Membuat VLAN di switch pada Cisco packet tracer

Nama/Kelas
Sekolah
Guru
Mata Pelajaran
Aldi Sidiq/XI TKJ 2
SMKN 13 Bandung
Ibu.Rita Hartati
Bpk.Atep
AIJ






Konsep dasar
VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

Tujuan
- Dapat membuat mengatur vlan di switch pada cisco packet tracer
- Memahami cara kerja dari vlan

Langkah Kerja

Beberapa perangkat yang dibutuhkan

  • 5 Komputer untuk vlan GURU
  • 5 Komputer untuk vlan SISWA
  • 5 Komputer untuk vlan TU
  • 3 Komputer untuk vlan KANTIN
  • 2 Komputer untuk vlan SECURITY
  • 1 Switch
  • 1 Komputer untuk meremote switch

Saya akan membuat 5 nama vlan yang berbeda yaitu
-Vlan 10 untuk GURU
-Vlan 20 untuk SISWA
-Vlan 30 untuk TU
-Vlan 40 untuk KANTIN
-Vlan 50 untuk SECURITY

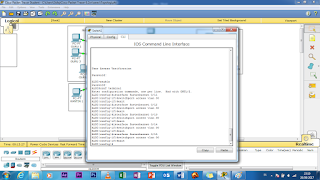

1. Membuat vlan & penamaan pada vlan

ALDI>enable
Password:
ALDI#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
ALDI(config)#vlan 10
ALDI(config-vlan)#name GURU
ALDI(config-vlan)#exit
ALDI(config)#vlan 20
ALDI(config-vlan)#name SISWA
ALDI(config-vlan)#exit
ALDI(config)#vlan 30
ALDI(config-vlan)#name TU
ALDI(config-vlan)#exit
ALDI(config)#vlan 40
ALDI(config-vlan)#name KANTIN
ALDI(config-vlan)#exit
ALDI(config)#vlan 50
ALDI(config-vlan)#name SECURITY
ALDI(config-vlan)#exit
ALDI(config)#

Jika sudah dibuat maka akan jadi seperti gambar dibawah ini, untuk mengeceknya pada
ALDI#show vlan brief


2. Pengaturan port-port fastethernet

Vlan
Komputer
Port
Vlan 10
GURU 1 – GURU 5
FastEthernet 0/1 – FastEthernet 0/5
Vlan 20
SISWA 1 – SISWA 5
FastEthernet 0/6 – FastEthernet 0/10
Vlan 30
TU 1 – TU 5
FastEthernet 0/11 – FastEthernet 0/15
Vlan 40
KANTIN 1 – KANTIN 3
FastEthernet 0/16 – FastEthernet 0/18
Vlan 50
SECURITY 1 – SECURITY 2
FastEthernet 0/19 – FastEthernet 0/20







ALDI>enable
Password:
ALDI#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
ALDI(config)#interface fastethernet 0/1
ALDI(config-if)#switchport access vlan 10
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/2
ALDI(config-if)#switchport access vlan 10
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/3
ALDI(config-if)#switchport access vlan 10
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/4
ALDI(config-if)#switchport access vlan 10
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/5
ALDI(config-if)#switchport access vlan 10
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/6
ALDI(config-if)#switchport access vlan 20
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/7
ALDI(config-if)#switchport access vlan 20
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/8
ALDI(config-if)#switchport access vlan 20
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/9
ALDI(config-if)#switchport access vlan 20
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/10
ALDI(config-if)#switchport access vlan 20
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/11
ALDI(config-if)#switchport access vlan 30
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/12
ALDI(config-if)#switchport access vlan 30
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/13
ALDI(config-if)#switchport access vlan 30
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/14
ALDI(config-if)#switchport access vlan 30
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/15
ALDI(config-if)#switchport access vlan 30
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/16
ALDI(config-if)#switchport access vlan 40
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/17
ALDI(config-if)#switchport access vlan 40
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/18
ALDI(config-if)#switchport access vlan 40
ALDI(config-if)#exit
\ALDI(config)#interface fastethernet 0/19
ALDI(config-if)#switchport access vlan 50
ALDI(config-if)#exit
ALDI(config)#interface fastethernet 0/20
ALDI(config-if)#switchport access vlan 50
ALDI(config-if)#exit
ALDI(config)#

Jika sudah maka kita cek
ALDI#show vlan brief

3. PengIP Address pada masing-masing komputer

GURU
GURU 1
192.168.96.1
GURU 2
192.168.96.2
GURU 3
192.168.96.3
GURU 4
192.168.96.4
GURU 5
192.168.96.5





SISWA
SISWA 1
192.168.96.6
SISWA 2
192.168.96.7
SISWA 3
192.168.96.8
SISWA 4
192.168.96.9
SISWA 5
192.168.96.10










TU
TU 1
192.168.96.11
TU 2
192.168.96.12
TU 3
192.168.96.13
TU 4
192.168.96.14
TU 5
192.168.96.15






KANTIN
KANTIN 1
192.168.96.16
KANTIN 2
192.168.96.17
KANTIN 3
192.168.96.18



SECURITY
SECURITY 1
192.168.96.19
SECURITY 2
192.168.96.20


4. Jika sudah semua maka kita coba mengirim file & cek ping antar komputer
- Mengirim file



- Cek koneksi antar komputer





Kesimpulan
VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik itu menggunakan port, MAC address, dsb. Semua informasi yang mengandung penandaan/pengalamatan suatu VLAN (tagging) disimpan pada suatu database, jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasi port-port yang digunakan VLAN.

Pada percobaan diatas Komputer Guru hanya bisa mengirim file dan mengakses Komputer Guru lagi, tidak bisa mengakses Komputer Siswa,TU,Kantin dan Security karena adanya pembagian vlan yang berbeda, walaupun semua komputer Guru,Siswa,TU,Kantin dan Security memiliki Network ID yang sama

Daftar Pustaka
https://santekno.blogspot.co.id/2013/08/pengertian-vlan-virtual-lan.html
https://id.wikipedia.org/wiki/VLAN
https://jempolan01.blogspot.co.id/2016/05/cara-membuat-vlan-menggunakan-cisco.html
